V-grooving memungkinkan tekukan yang tidak mungkin terjadi

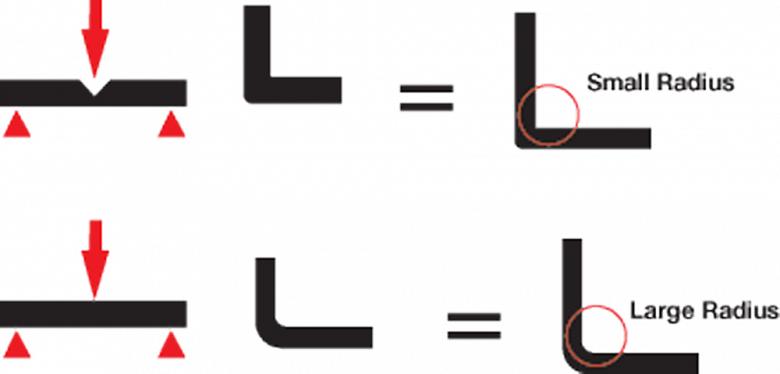

V-grooving memotong alur yang mengurangi ketebalan logam pada garis tikungan dan memungkinkan Anda menghasilkan radius tikungan luar yang sangat kecil.
Pertanyaan: Saya telah bekerja di toko-toko pekerjaan selama bertahun-tahun, tetapi sampai saat ini saya belum pernah mendengar V-grooving untuk memproduksi komponen lembaran logam. Semua yang saya baca tentang topik, yang tidak banyak, berbicara tentang keuntungan dari V-grooving tetapi tidak begitu banyak tentang apa yang terjadi setelah alur ini berada di bagian yang rata. Apakah Anda masih membutuhkan rem pers, atau apakah bagian itu dibentuk dengan tangan? Bagaimana jari-jari dalam diproduksi di tikungan jenis ini, dan bagaimana perhitungan kelonggaran dan deduksi tikungan dihitung? Kapan, bagaimana, dan di mana saya akan menggunakan V-grooving, dan bagian apa yang akan mendapat manfaat darinya?
Jawaban: Saya pertama kali menemukan konsep grooving kembali pada 1960-an, tapi itu cerita lain yang paling baik dibiarkan. Maju cepat selama 40 tahun dan grooving sekarang memiliki interpretasi yang jauh berbeda, setidaknya dalam hal pembuatan lembaran logam dan bagian pelat.
Grooving the Small
Saya pertama kali menemukan grooving logam sekitar 10 tahun yang lalu ketika memproduksi beberapa bagian yang sangat kecil di toko saya. Bahannya lebih tipis dari 0,012 inci, dengan toleransi dimensi ± 0,0015 inci dan toleransi sudut ± 0,5 derajat. Untuk ketebalan dan bahan tersebut, etsa foto adalah pilihan terbaik untuk membuat flat. Foto etsa melakukan lebih dari sekadar memotong perimeter potongan. Itu juga memberi saya kemampuan untuk menggunakan garis setengah etsa untuk membentuk garis lengkung.
Dalam proses etsa foto, laminasi diamankan ke kedua sisi lembar. Laminasi memiliki guntingan di mana laminasi hilang, memperlihatkan logam di bawahnya. Asam yang disemprot menggerogoti logam yang terpapar untuk menghasilkan tepi fitur dan tepi luar bagian. Untuk garis lengkung setengah etsa, hanya satu potong laminasi ditempatkan di satu sisi benda kerja — pada permukaan material yang akan menjadi bagian dalam radius tikungan, menggerogoti hanya setengah dari ketebalan material sambil menetapkan lokasi dan arah belokan.
Untuk perintah kerja yang diberikan, saya menerima barang sebanyak yang sesuai pada 12-oleh 18-in. lembar. Konsep dan proses bekerja dengan baik pada skala kecil ini. Bagian-bagian ini berlapis emas setelah terbentuk, yang tidak meninggalkan tanda bahwa garis setengah-etsa bahkan ada di sana. Perhatikan, proses etsa foto tidak bekerja dengan semua jenis bahan.
Grooving pada Skala yang Lebih Besar
Di luar dunia etsa foto, kami mendefinisikan V-grooving untuk menekuk sebagai metode membangun garis lengkung dan sudut tikungan menggunakan alur yang dipotong di sepanjang garis tikungan. Ini juga dikenal sebagai skor-lipat, memotong-V, dan mencetak kembali. Proses grooving, yang dilakukan oleh mesin pemotong terpisah, menghasilkan potongan-V yang terletak di garis lengkung. Setelah memotong alur, tikungan dapat diselesaikan di rem pers atau bahkan dengan tangan. Pada rem pers, operator dapat membengkokkan logam berlekuk ke dalam berbagai sudut dan bentuk menggunakan alat yang tidak ada di rak atau alat khusus.
V-grooving paling baik digunakan dalam (tetapi tidak terbatas pada) ketebalan material dari 0,031 hingga 0,236 in. Ia bekerja dengan logam besi dan nonferrous dan bahan lainnya, termasuk plastik, aluminium, plat komposit, kuningan, perunggu, tembaga, emas, perak, seng, baja nirkarat berlapis PVD, berbagai nilai baja nirkarat, dan baja ringan.
Mengapa V-groove?
Beberapa bagian memiliki fitur yang metode lentur rem pers tradisional tidak dapat menghasilkan. Saat udara membentuk lembaran logam pada rem tekan, pukulan mendorong material ke ruang cetakan. Selama pembentukan, lembaran beralih dari keadaan elastis ke keadaan plastiknya, di mana lembaran tetap bengkok. Sudut tikungan diatur sebagai fungsi dari kedalaman penetrasi ke ruang die, dengan jari-jari tikungan di dalam hampir sama dengan ketebalan material, tergantung pada lebar die.
Perilaku sumbu netral adalah pusat lentur logam lembaran. Dalam kondisi datar, sumbu netral berada di tengah ketebalan material. Selama pembengkokan, tekanan tekan terjadi di bagian dalam tikungan, ke arah radius tikungan dalam, sementara ekspansi terjadi ke arah radius luar. Tegangan ini menggeser sumbu netral ke arah permukaan dalam tikungan.
Perpindahan sumbu netral menghasilkan perpanjangan yang kita lihat ketika lembaran logam atau bagian pelat bengkok. Ingatlah bahwa flat selalu lebih kecil dari jumlah total dimensi luar dari potongan jadi.
Kekurangan Bending Tradisional
Tegangan tarik lateral pada jari-jari tikungan luar sering menyebabkan perubahan warna yang terlihat di luar tikungan — sesuatu yang tidak dapat diterima untuk aplikasi arsitektur. V-grooving lembaran atau pelat mengurangi ketebalan pada garis tikungan, yang pada gilirannya mengurangi perpanjangan dan deformasi berikutnya yang disebabkan oleh gaya tarik lateral selama lentur.
Ketika panjang, flensa sempit ditekuk pada rem tekan, deformasi terjadi dari gaya tekan yang diterapkan melintasi lebar tikungan. Deformasi ini memaksa material memanjang memanjang (sejajar dengan garis lengkung), menyudutkan tepi tikungan di kedua ujungnya.
Pada saat yang sama, jari-jari tikungan luar, di bawah tegangan tarik, menyebabkan bagian memanjang sedikit dalam arah lebar (tegak lurus terhadap garis tikungan). Ini menyebabkan jari-jari tikungan luar "agak menarik", menciptakan kondisi cekung-tengah. Semakin besar deformasi, semakin jelas kondisi pusat-cekung menjadi pada radius luar. Untuk sebagian besar bagian yang cekung ini tidak ada konsekuensinya, tetapi dalam aplikasi arsitektur, ini adalah masalah besar karena mengubah tampilan bagian yang sudah jadi.
Karena V-grooving mengurangi ketebalan material pada garis lengkung, Anda akan melihat lebih sedikit sambungan ini yang menghasilkan kesalahan kelurusan; sering kali jari-jari luar menjadi sangat kecil, penyatuan tidak menjadi masalah.
Dalam pembengkokan udara konvensional, Anda akan mencapai hasil terbaik ketika Anda sedekat mungkin untuk memiliki hubungan satu-ke-satu antara jari-jari tikungan bagian dalam dan ketebalan material — tikungan yang sempurna. Namun, tergantung pada jenis bahan dan temper, Anda mungkin perlu apa yang secara efektif tikungan nol jari-jari. Dan Anda masih perlu meninggalkan permukaan luar yang halus di bagian yang sudah jadi.
Kadang-kadang suatu bagian membutuhkan radius yang dapat diproduksi dengan bentuk udara tradisional, dan operator yang terampil tentu saja dapat menghasilkan tikungan semacam ini. Tetapi ada begitu banyak variasi ketebalan dan tarik dalam zona toleransi untuk ukuran lembaran tertentu. Mencapai bagian yang konsisten dari waktu ke waktu tidak mudah, dan inkonsistensi material pada rem tekan dapat menghasilkan variasi sudut tikungan, jari-jari di dalam, dan dimensi.
Oleh karena itu keuntungan dari penipisan material pada garis lengkung dengan V-grooving dan pengurangan berikutnya dalam radius tikungan. Menipiskan bahan pada garis lengkung memang melemahkan tikungan, tetapi jika kekuatan tikungan yang dihasilkan (lebih rendah) memenuhi persyaratan pekerjaan, maka itu harus menjadi teknik yang layak untuk menghasilkan dimensi dan sudut tikungan yang tajam, bersih, dan konsisten. V-grooving juga akan meningkatkan akurasi takikan dan tampilan bagian yang sudah jadi.
Keuntungan Arsitektur
Metode ini bekerja dengan baik untuk pembuatan arsitektur. Ini dapat membuat permukaan dekoratif mudah dibuat untuk proyek-proyek seperti lobi bank, hotel, bandara, restoran, pusat perbelanjaan, dan bahkan peralatan dapur di mana hasil akhir dan tampilan keseluruhan adalah tujuan utama. Produsen bagian logam lembaran untuk panel arsitektur dekoratif, sistem dinding, dan komponen estetika lainnya sering menggunakan V-grooving untuk menghasilkan sudut tajam pada panel yang, setelah saling bertautan dan dipasang, memberikan penampilan sebagai unit yang mulus.
Proses ini menghasilkan radius tikungan yang sangat kecil yang memenuhi permintaan untuk pekerjaan tertentu. Jari-jari tikungan kecil juga akan kekurangan tanda mati berlebihan yang akan Anda miliki dari operasi coining atau bottoming tradisional.
Dalam panel besar atau tebal, V-grooving cenderung mengurangi pengalengan minyak (gelombang) di permukaan logam, tidak seperti metode pembentukan tradisional yang memperkenalkan atau memperkuat pengalengan minyak dan kondisi serupa seperti kerutan dan tekuk.
Dalam bentuk udara standar, proses pembengkokan menghasilkan efek penyatuan pada jari-jari luar. Bukan masalah bagi sebagian besar bagian, ini bisa menjadi masalah untuk aplikasi arsitektur tertentu.
Biasanya, jika Anda terlalu kecil dengan jari-jari dalam untuk operasi pembentukan, Anda akan berakhir dengan retak pada permukaan luar tikungan. Tetapi V-grooving memungkinkan pabrikan benda kerja arsitektur untuk memenuhi persyaratan kritis radius dalam kecil sambil menghasilkan bagian tanpa tanda lengkung dari pembentukan tradisional. Akurasi dimensi tepat, tampilan potongan jadi jempolan, dan akurasi sudut tikungan sangat baik.
Bending dengan V-grooving juga mengurangi penyimpangan kelurusan tepi jari-jari pada potongan yang panjang dan sempit. Bagian yang terbaik adalah, bahkan bentuk rumit dapat diproduksi di rem pers menggunakan alat akut standar.
Membodohi Profesional
Sekali lagi, V-grooving secara signifikan mengurangi ketebalan material di garis lengkung. Sebuah aplikasi yang khas mungkin memerlukan beberapa aluminium prepainted bahwa toko perlu membentuk tanpa crazing (retakan kecil) di bagian luar tikungan. Pembengkokan udara konvensional dengan rem tekan menghasilkan radius luar yang relatif besar — sekali lagi, karena bahan di luar sumbu netral mengembang. Namun, cat permukaan tidak meregang dengan baik, oleh karena itu krasing di bagian luar tikungan. V-grooving dapat mengurangi ketebalan material pada garis lengkung hingga setengahnya, dari 0,080 menjadi 0,040 inci, yang memungkinkan radius tikungan yang bersih dan kencang.
Namun demikian, penipisan material mengurangi jarak dari jari-jari tikungan luar ke sumbu netral, dan ini membuat proses menjadi rewel. Tekukan secara alami ingin terjadi di tengah alur-V, jadi jika Anda ingin melakukan sedikit penyesuaian pada backgauges Anda untuk lokasi tekukan, alur-V tidak selalu bekerja sama. Juga, penyesuaian sudut tikungan tidak bekerja sebaik yang Anda kira, terutama jika ketebalan material Anda bervariasi.
Proses V-grooving itu sendiri juga bisa menjadi tantangan. Diperlukan waktu untuk mencapai kedalaman pemahaman yang diperlukan untuk menerapkan semua kemungkinan yang menghadirkan V-grooving. Dan meskipun alur mesin terlihat bagus, dalam banyak kasus ini bisa menjadi tambahan yang sangat lambat dan mahal untuk proses pembengkokan.
Semua itu mengatakan, ketika belokan berlekuk selesai, ia memiliki radius tikungan luar yang lebih ketat dan lebih bersih yang akan dengan mudah membodohi seorang profesional untuk percaya bahwa Anda bekerja dengan bahan pengukur yang lebih ringan.
